华为三层交换机和H3C路由器对接建立GRE隧道配置和注意事项分享

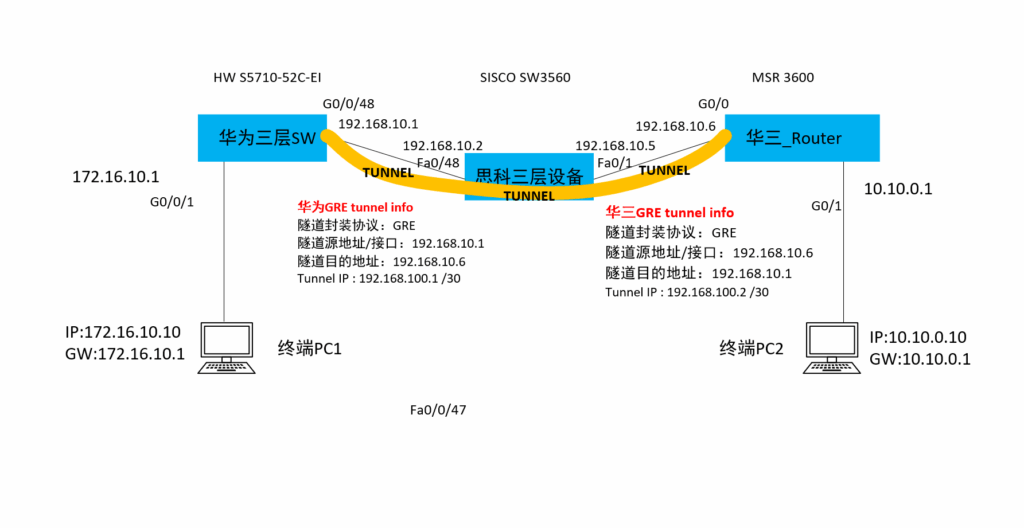

一.华为5710 EI交换机 通过思科三层交换机和H3C MSR3600 建立GRE隧道
二.GRE隧道建立的条件：
1）建立隧道的两台设备创建Tunnel所选择的封装协议均需要设置为GRE
2) 隧道设置的源IP和目的IP在两台设备之间需要互为交叉，即A设备设置的源IP对端设备B需要设置为目的IP，A设备设置的目的IP对端设备需要设置为源IP
3） 隧道目的地址需要在路由表中 （如此，发往对端的GRE协议报文才能发送出去），且用隧道源地址作为ping的源地址需要能ping通隧道目的地址
4） 需要进去隧道的IP报文的目的IP需要设置路由（静态或者动态），路由的出接口需要是Tunnel口

华为三层SW配置：

sys

sysn Huawei_L3_SW

#因为此款设备不支持接口运行在三层模式，故创建VLANif 实现三层接口

vlan 192

vlan 172

int vlan 192

ip add 192.168.10.1 30

int vlan 172

ip add 172.16.10.1 30

int gi0/0/48

port link-type access

port default vlan 192

int gi0/0/1

port link-type access

port default vlan 172

#配置到达隧道目的端IP的路由

ip route-static 192.168.10.6 32 192.168.10.2

#创建Tunnel隧道，指定GRE封装，指定隧道源目地址

interface Tunnel10

 tunnel-protocol gre

 source 192.168.10.1

 destination 192.168.10.6

#配置终端PC2的路由，指向隧道

ip route-static 10.10.0.10 32 Tunnel 10

Cisco 3560三层交换机配置：

conf t

hostname Cisco3560

int fa 0/48

no switchport

ip add 192.168.10.2 255.255.255.252

int fa0/1

no switchport

ip add 192.168.10.5 255.255.255.252

华三MSR3600配置

sys

sysn H3C_MSR3600

int gi0/0

ip add 192.168.10.6 30

int gi0/1

ip add 10.10.0.1 24

#配置到达隧道目的端IP的路由

ip route-static 192.168.10.1 32 192.168.10.5

#创建Tunnel隧道，指定GRE封装，指定隧道源目地址

interface Tunnel10 mode gre

 source 192.168.10.6

 destination 192.168.10.1

#配置终端PC2的路由，指向隧道

ip route-static 172.16.10.10 32 Tunnel 10
